基于高分辨率動態信號采集的音頻測試解決方案

應用：音質測試系統

   歷來，在音頻播放設備的聲學響應測試所需的關鍵性能分析是由專業音頻工程師完成的。除了設計驗證，多媒體設備的生產線測試，聲學響應測試也很重要。

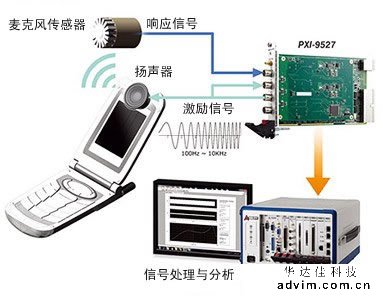

    目前，許多多媒體設備，如MP3播放器，手機，汽車音響等都會使用揚聲器。在揚聲器的生產測試過程中，精確的頻率響應測量和詳細的諧波失真分析，揚聲器生產測試過程中需要具有靈活的模擬輸入/輸出功能以及高動態范圍的高分辨率動態信號采集模塊。例如對于模擬輸出，可生成一個多音或步進掃頻正弦信號，作為揚聲器的激勵。而當需要將揚聲器輸出轉化為電壓信號時，被校準過的麥克風就被當做傳感器使用。而模擬輸入可以采集來自麥克風的信號輸出，并進行快速傅立葉變換（FFT）分析測量的音頻信號，提供頻率和阻抗的響應和諧波失真分析。

凌華解決方案：PXI-9527：24位高分辨率動態信號采集和發生模塊

    PXI-9527具有雙通道24位的同步模擬采樣輸入。由于板載了24位Sigma–Delta ADC，PCI-9527具有最高達432 KS/s的采樣率和高分辨率，因此十分適用于更高帶寬的動態信號測量。通過將板載DDS時鐘源設置為適當的頻率，可以調整采樣率的大小。所有通道均同步采樣，并接受±0.316 V至±40 V的輸入電壓范圍信號。PXI-9527的模擬信號輸入支持可軟件選擇的交流或直流耦合，以及適用于集成電路壓電式（IEPE）傳感器的4 mA偏置電流輸出。
